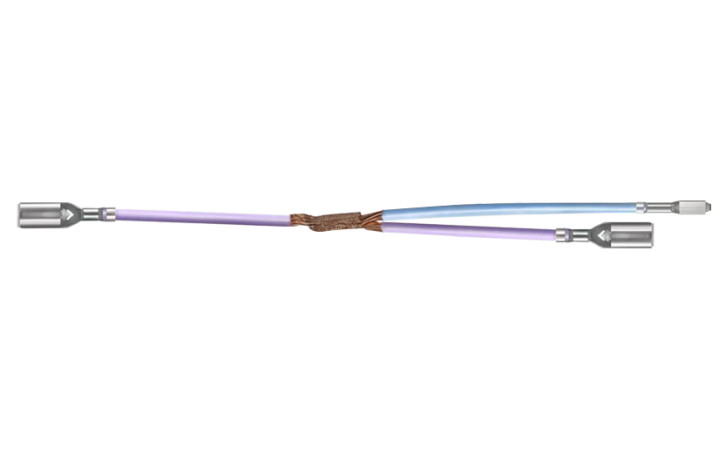

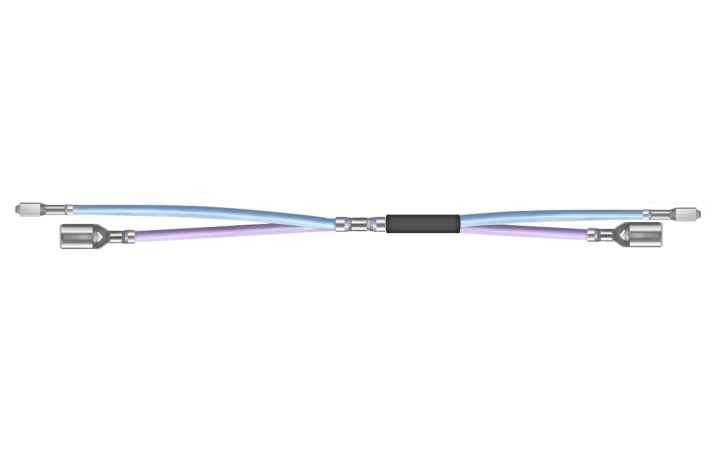

多對多對接（超聲波,端子合壓）穿熱縮管機，可實現1接2，1接3，1接4，每一根線材長度可單獨設定，一共3組送線，裁線，剝皮機構，4組端子壓接機，可實現穿熱縮管功能
◇設備快準穩，可一對一對接，或多對多對接。
◇自主研發，支持后續系統升級。
◇裁線、剝皮、平移采用同服電機，精度高。
◇合壓處整齊一致，成品美觀。
◇核心采用進口零部件，設備穩定壽命長。
◇兼容各式OTP模具，通用性強。
◇端子機一體化鑄鐵，堅固耐用，壓接精度高。
◇數控化界面，簡單易學易用。
◇可加裝壓力檢測、CCD視覺檢測、安全防護罩、輸線收料帶、MES系統等組件。
1.設備快準穩，可一對一對接，或多對多對接。
2.可完成0.3-2.5 mm2線，可一對接多線，如一接二，一接三，一接四等，自動裁切剝皮、雙端壓接端子、裁切穿套熱縮管，，定位烘烤熱縮管。
3.動力系統采用PLC控制,伺服電機，SMC和亞德客氣動元件， TBI/HIWIN絲桿滑軌，性能穩定，精度高、壽命長。
4.機器選配索路壓力管理系統，視覺管理系統，確保品質。
5.可實現1接2，1接3，1接4，每一根線材長度可單獨設定，一共3組送線，裁線，剝皮機構，4組端子壓接。
6.可實現電線切斷、剝皮、雙端壓著、單端壓著、對接部位穿套熱縮管并定位烘烤完成。
7.可加工線束總長為50-9999mm，使用國標220V電壓，切斷精度在0.5mm+0.2L%以下。
8.采用超靜音離合2.0T端子機，可大大減低噪音對環境的影響。
電機部分 | 4套 端子機電機與減速機三相電機750W75:1 | 德力 |
3套 刀座伺服電機+驅動 | 信捷 | |
3套 頭剝伺服電機+驅動 | 信捷 | |
7套 平移伺服電機+驅動 | 信捷 | |
5套 尾剝伺服電機+驅動 | 信捷 | |
1套 擺臂步進電機86 | 興豐元
| |
4套套送線送管伺服電機+驅動 | 信捷 | |
氣動元件 | 氣動接頭 | 亞德客 |
氣缸一批 | 日本SMC/亞德客 | |
氣管 | 臺灣普士達 | |
電子元器件 | 觸摸屏（彩屏） | 10寸信捷屏 |
光電開關 | 松下，嘉準 | |
感應器 | 歐姆龍，嘉準 | |
環形變壓器 | 圣元 | |
斷路器 | 施耐德/正泰 | |
漏電開關 | 施耐德/正泰 | |
急停開關/復位開關/金屬按鈕開關 | 一佳 | |
調壓閥（套）氣壓表、氣閥、過濾器 | 亞德客 | |
電源開關 | 臺灣明緯 | |
光纖放大器 | 安可雷 | |
機械零部件 | 靜音絲桿1620滾珠絲桿 | 臺灣TBI |
導軌HSR15 | 臺灣上銀 | |
導軌SRS12WN | 臺灣上銀 | |
導軌SRS15WN | 臺灣上銀 | |
壓力檢測系統 | 日本索路雙通道壓力管理系統SOL2.0 | 日本→選型款，非標配 |
視覺檢測系統 | 海藍 | 國產 |
自制機械零配件 | 機器大板 | 自制 |
機器鈑金 | 自制 | |
整直模組 | 自制 | |
防護罩 | 自制 | |
送線模組 | 自制 | |
切線剝皮刀座 | 自制 | |
拉線平移模組 | 自制 | |
取出模組 | 自制 | |
靜音絲桿1604左右牙絲桿 | 上銀 | |
PLC | 信捷PLC | |
擴展板 | 信捷PLC | |
整流橋 | 自制 | |
端子壓著機 | 自制 | |
接線夾 | 自制 | |
其他配件 | 自制 |
