ZM-905全自動多芯線雙穿熱縮管端子機 產能 1200pcs/h。設備采用三菱電機、SMC氣缸等核心進口部件，性能穩定，可用于加工2芯-13芯范圍內的線束。

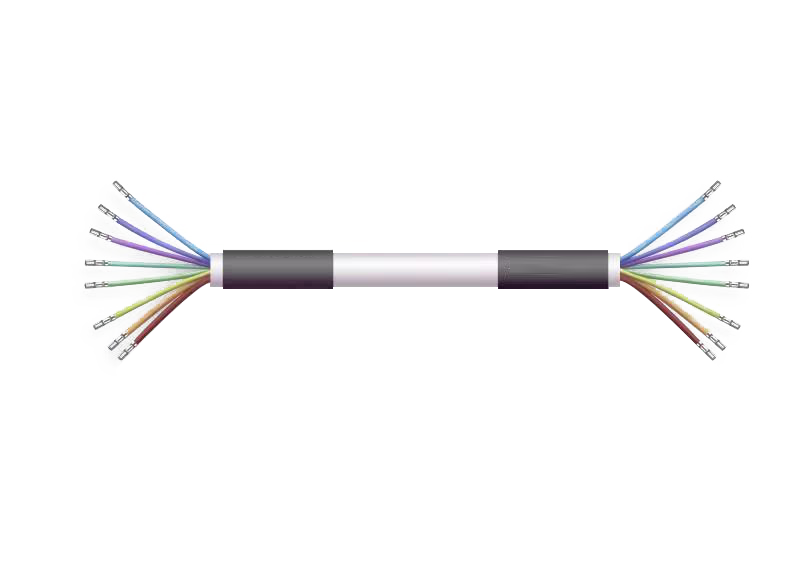

護套線的裁斷,剝外皮，切平，剝內皮,套 2 個熱縮管，雙端打端子。
用壓力可調的分線夾把多芯線的線芯排列整齊，確保內皮不會損傷 。
切平之后再剝皮、壓端子(內線芯數量2P-13P)，可確保端子壓著精度。
壓著的端子是排在同一直線上(區別于扇形)，端子插入膠殼后整齊美觀。
可選配日本索璐壓力檢測系統，曲線分析壓接效果，壓接不良時觸發報警停機。
效率高，速度快！效率達 1000 pcs/h（1500mm 線，5 芯線）。
卡模結構簡單，并且能夠快速調換使用。
線材裁切長度，剝皮長度，包膠深度等參數均采用觸摸屏數控, 易學易懂，簡單學習便可以熟練操作。
可以將大量替代勞動力，使工廠不再嚴重依賴人工，可節省4-5人。
型號 Model | ZM-905 | ZM-905 |
功能 Functions | 多芯線全自動裁線、剝外皮、剝內皮、切熱縮管、套熱縮管、壓端子 | Multiple cords round cable 2 side crimping and tube insertion |
產能 Speed | 950pcs/h （500mm 5芯） | 950pcs/h （500mm 5 Cores） |
加工范圍 Processing range | 外直徑3-7mm，內芯線AWG28-20# | Outer diameter 3-7mm, inner core wire AWG28-20# |
切斷長度 Cutting length | 120-9999mm | 120-9999mm |
外剝長度 External stripping length | 30-120mm | 30-120mm |
內剝長度 Internal stripping length | 0-8mm | 0-8mm |
切斷精度 Cutting accuracy | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
電源 Power supply | AC 220V/380V 50/60Hz 20A | AC 220V/380V 50/60Hz 20A |
壓著能力 Splice force | 2.0T | 2.0T |
機械尺寸 Machine size | 1450*900*1560 mm | 1450*900*1560 mm |
驅動方式 Driving way | 伺服步進電機、 氣缸絲杠導軌傳動、 自主研發可編程數控系統 | Servo stepper motor, cylinder screw guide drive, Self-developed programmable software system |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
