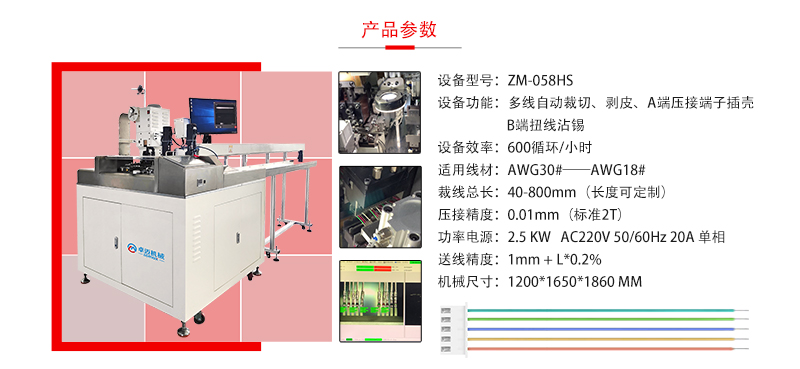

ZM-058HS全自動單端穿膠殼沾錫機（多線）；600循環/小時，可實現多條電線同時裁斷、剝皮、壓端子、穿膠殼、沾錫。本機采用三菱電機、亞德客/SMC氣缸、歐姆龍感應器，性能優異,效率穩定。
多線同時裁斷、剝皮、壓接端子、穿膠殼、扭線沾錫。
生產效率600循環/小時，針對不同膠殼可一出多，最高可達1800pcs/h。
拉拽式送線采用伺服控制，線長可精確到0.01mm

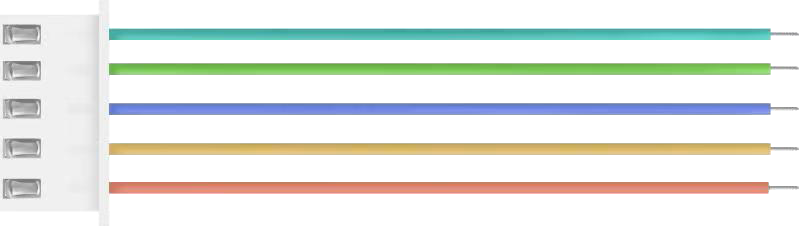

適合2P-12P多條電子線打端插膠殼，適用于1.0、1.25、2.0、2.54等端子。
可加裝CCD視覺檢測系統，檢測插膠殼不良及顏色排序。
可加裝日本索璐壓力管理系統，檢測端子壓接不良。
采用以太網總線控制器，大幅度縮減通訊時間，生產效率提高50%。
插膠殼或壓接異常自動分離不良品。
人機界面數字化控制切線剝皮精準至0.01，電子線顏色任意搭配，功能強大變換靈活。
采用質量更優質的零部件，插膠殼機性能更強，精度更高，壽命更長。
全自動單端插殼扭線沾錫端子機
型號 Model | ZM-058HS | ZM-058HS |
功能 Function | 全自動多線裁剝、端子壓接、扭線沾錫、插入膠殼 | Simultaneous cutting, stripping, crimping, rubber casing, twisting and tinning of multiple wires |
產能 Capacity | 750pcs/小時 | 750pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG30#-AWG18# | AWG30#-AWG18# |
切斷長度 Cut length | 40-800mm | 40-800mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2.5KW | 2.5KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1330*W900*H1860(mm) | L1330*W900*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
