ZM-086C全自動穿膠殼穿護套端子機（單線）；效率2秒/孔； 雙端壓端子+穿膠殼+穿護套本機采用三菱電機SMC氣缸等核心進口部件、性能穩定，可完成2-8種顏色電線的自動裁切、剝皮、壓接端子、穿護套、插入膠殼。

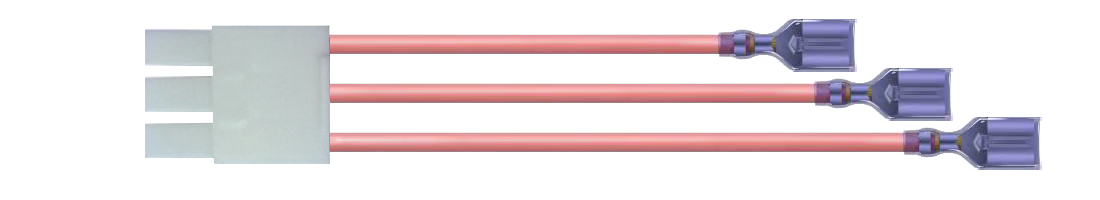

2-8色電線自動裁切、剝皮、壓接端子、單線依次插入膠殼。
能應對單排、雙排膠殼的插入，可應對20孔位的膠殼插入。
不插入膠殼端可以實現：穿拉護套并壓接、扭線沾錫等其它工藝。

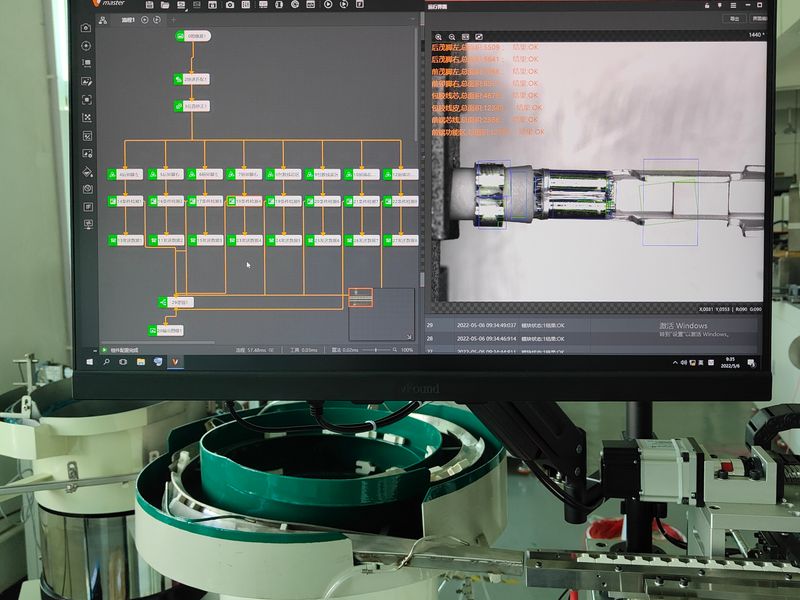

可配合CCD視覺管理系統及壓力管理檢測系統，異常報警停機。
裁剝、平移、插殼等模組均采用伺服電機控制，精度高至0.01mm。
操作系統自主研發，單片機控制，設備更穩定。
采用以太網總線通訊，效率較上一代提升50%。
人機界面數字化控制，操作簡單易上手，學習成本低。
采用優質的零部件，插膠殼機性能更強，精度更高，壽命更長。
全自動穿膠殼穿護套端子機（單線）
型號 Model | ZM-086C | ZM-086C |
功能 Function | 2-8種顏色電線的自動裁切、剝皮、壓接端子、穿護套、插入膠殼 | Automation of 2-8 colors of wires, cutting, stripping, crimping terminals, sheathing, inserting rubber cases |
產能 Capacity | 2秒/孔 | 2 seconds/hole |
適用線徑范圍 Applicable wire diameter range | 0.3-2.5mm2；AWG 24#-12# | 0.3-2.5mm2；AWG 24#-12# |
切斷長度 Cut length | 75-9999mm | 75-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8 MPA(需使用干燥清潔空氣) | 0.6-0.8 MPA |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1800*W800*H1860(mm) | L1800*W800*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | Invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |

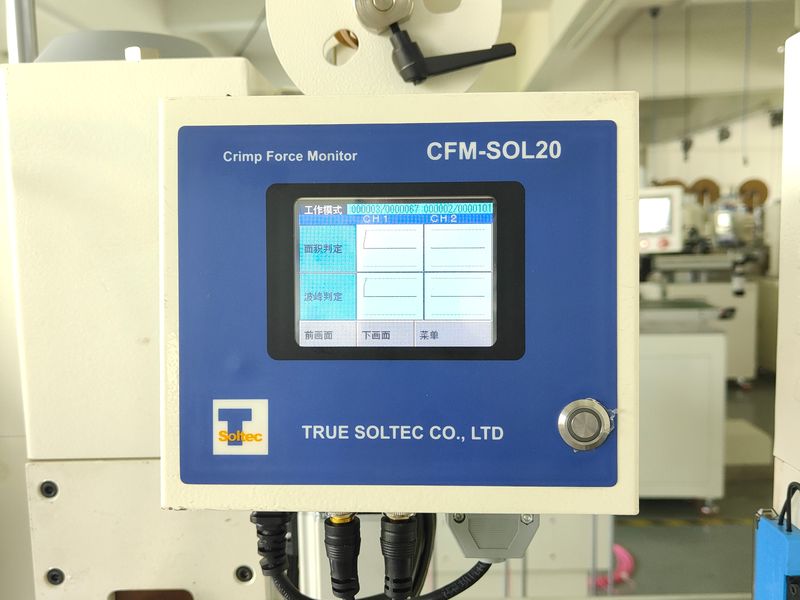

質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
