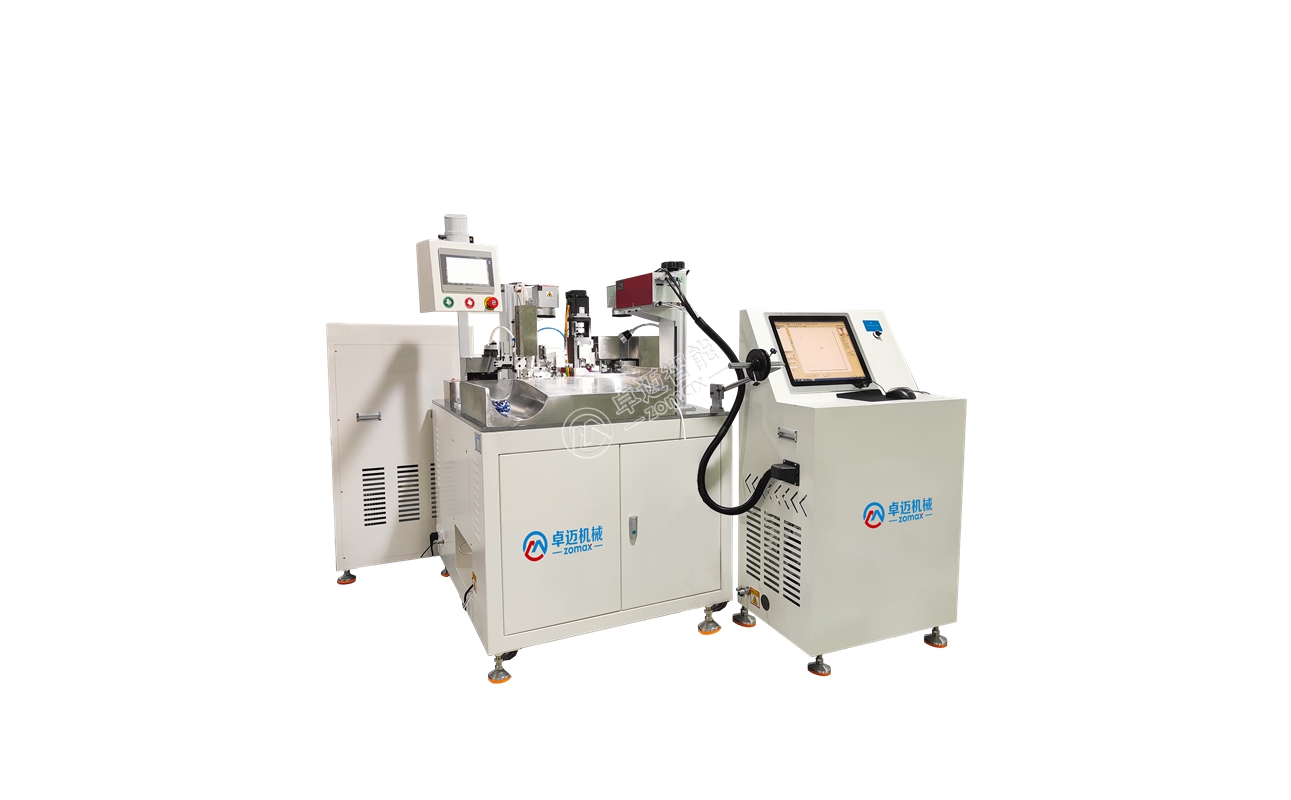

ZM-069L全自動雙穿號碼管熱縮機（大平方線）1000pcs/h 功能特點：1、皮帶傳動送線，滿足大平方線送線要求，可實現最大線徑6平方的線束2、采用伺服電機，精準度和穩定性更加強大

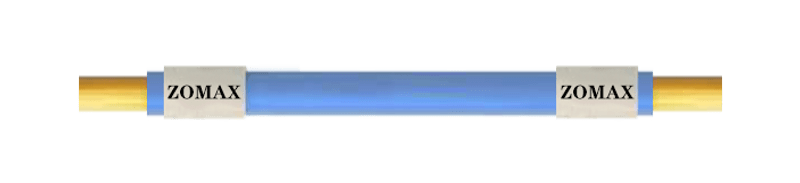

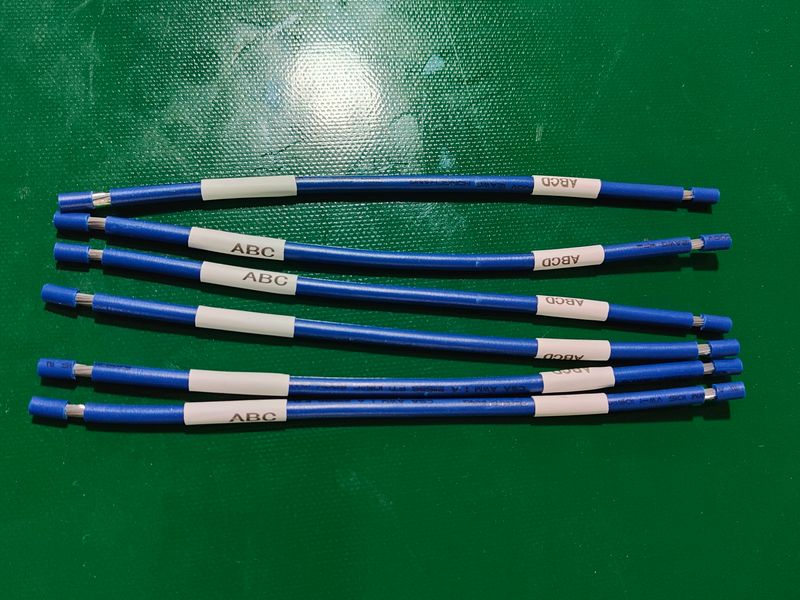

16mm2以內線束的自動裁切、雙端半剝/全剝、雙端套號碼管、激光印字、定位熱縮。
工業級激光打標機一體化，簡約美觀，穩定易用。
采用皮帶輪送線，不傷線皮，送線精準。
在號碼管上加編碼的方式有“噴墨”或“激光雕刻”兩種選擇。
采用熱風熱縮的方式，進行定位熱縮。

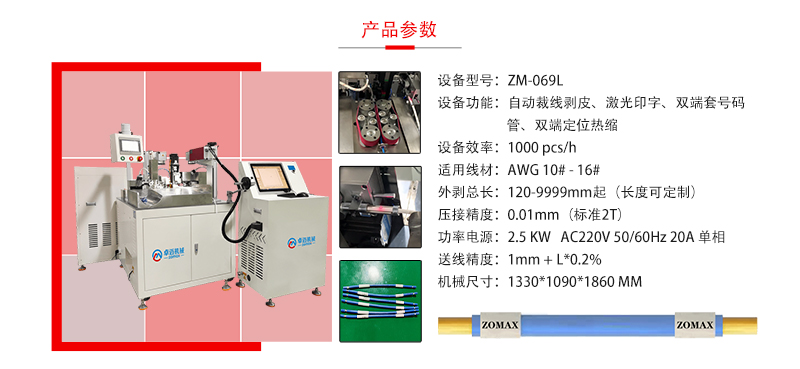

型號 Model | ZM-069L | ZM-069L |
功能 Function | 全自動裁線、剝皮、套管、激光印字、定位熱縮 | Automatic wire cutting, stripping, sleeving, laser printing, positioning heat shrink |
產能 Capacity | 1000 條/小時 | 1000 pcs/h |
適用線徑范圍 Applicable wire diameter range | 內芯線：10#-16# | AWG10#-16# |
切斷長度 Cut length | 120-9999mm | 120-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 0 T | 0T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1800*W900*H1860(mm) | L1800*W900*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
