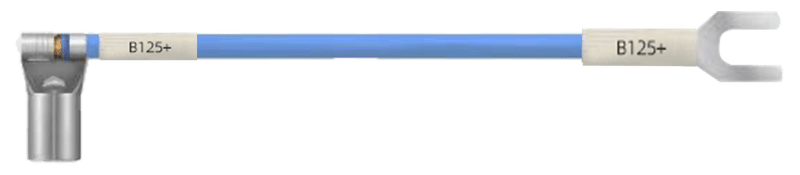

ZM-067HS全自動雙打雙穿號碼管單烤端子機 產能1800條/小時，電線的自動裁切、剝皮、雙端壓接、雙端穿號碼管、單端定位熱縮。 自動完成號碼管的編碼、裁斷、穿到指定位置并烘烤好，定位精度達±0.5mm。 搭配高端總線伺服電機，生產效率更進一步，達1800pcs/h。
電線的自動裁切、剝皮、雙端壓接、雙端穿號碼管、單端定位熱縮。
自動完成號碼管的編碼、裁斷、穿到指定位置并烘烤好，定位精度達±0.5mm。
搭配高端總線伺服電機，生產效率更進一步，達1800pcs/h。
在號碼管上加編碼的方式有“噴墨”或“激光雕刻”兩種選擇。
可適配常規的OTP直模/橫模，可按需定制其他模具。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、溫度異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。
型號 Model | ZM-067HS | ZM-067HS |
功能 Function | 自動裁切、剝皮、雙端壓接、雙端穿號碼管、單端定位熱縮 | Automatic cutting, peeling, double-end crimping, double-end numbering tube, single-end positioning heat shrink |
產能 Capacity | 1800條/小時 | 1800pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG12#-AWG24#（特殊線束定制） | AWG12#-AWG24#（Special harness customization） |
切斷長度 Cut length | 70mm-9999mm | 70-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2500W | 2500W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 1800 L*800W *1860H(MM) | 1800 L*800W *1860H(MM) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
